42crmo无缝管硬度 调质后力学指标参考

　　42CrMo无缝管硬度 调质后力学指标参考

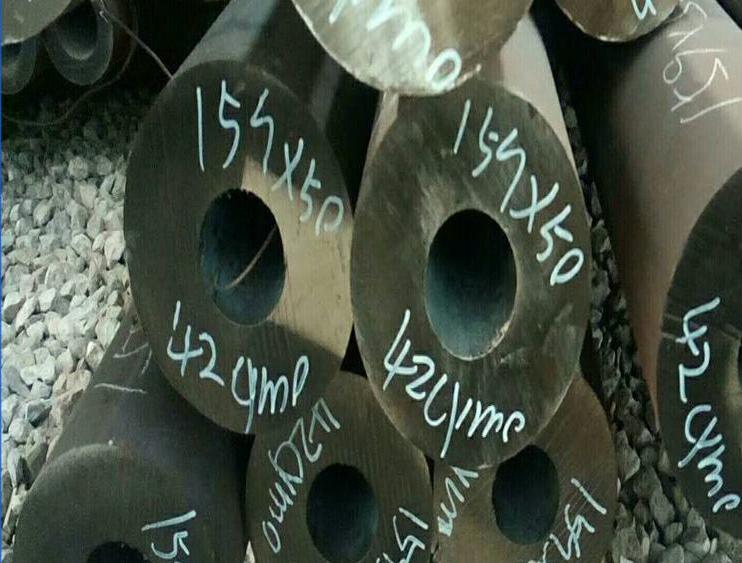

　　42CrMo无缝管作为高强度铬钼合金结构钢管，凭借优异的淬透性、抗疲劳性和综合力学性能，广泛应用于工程机械、液压油缸、汽车零部件、矿山设备等重载工况领域。调质处理是其发挥性能优势的核心工艺，通过淬火+高温回火的组合，可精准调控硬度与力学指标，满足不同场景的使用需求。本文将详细解析42CrMo无缝管调质后的硬度标准及关键力学指标，为选材、加工及应用提供权威参考。

　　一、42CrMo无缝管调质后硬度核心参考

　　调质处理后的硬度是42CrMo无缝管*受关注的指标，其数值直接决定管材的耐磨性、抗冲击性和加工难度。常规调质工艺下，42CrMo无缝管的硬度范围主要分为两类：一是普通调质状态，硬度通常为28-32HRC，适用于对硬度要求适中、需兼顾韧性的零部件，如普通液压油缸筒、传动空心轴等;二是高强度调质状态，通过优化淬火温度和回火时间，硬度可达到35-40HRC，部分特殊工况下可提升至42HRC 左右，适配重载、高磨损场景，如矿山液压支柱、重型机械传动轴等。

　　需注意的是，硬度并非越高越好，过高的硬度会导致管材韧性下降，易出现脆性断裂。实际应用中，需根据工况需求平衡硬度与韧性，避免盲目追求高硬度而影响使用寿命。同时，硬度检测需遵循 GB/T 230.1标准，采用洛氏硬度计进行检测，确保数据精准可靠。

　　二、42CrMo无缝管调质后关键力学指标参考

　　调质处理后，42CrMo无缝管的力学性能将大幅提升，核心指标包括抗拉强度、屈服强度、伸长率、断面收缩率及冲击韧性，具体参考数值如下：

　　1. 抗拉强度：≥1080MPa，部分优质管材可达到1100-1200MPa，体现管材抵抗拉伸破坏的能力，是重载工况选材的核心依据。

　　2. 屈服强度：≥930MPa，反映管材抵抗塑性变形的能力，确保零部件在受力后不发生永久变形，保障设备运行稳定性。

　　3. 伸长率：≥12%，断面收缩率≥45%，这两项指标体现管材的塑性，良好的塑性可避免管材在受力过程中突然断裂，提升使用安全性。

　　4. 冲击韧性：≥63J/cm²(V 型缺口)，低温冲击韧性可达到40J/cm²以上，适配低温环境下的工况需求，避免低温脆性破坏。

　　三、影响调质后力学指标的关键因素

　　42CrMo无缝管调质后的硬度及力学指标并非固定不变，受原材料质量、工艺参数、管材规格等因素影响较大。原材料方面，需确保管材化学成分符合 GB/T 3077标准，碳、铬、钼元素含量达标，避免杂质超标影响淬透性;工艺参数方面，淬火温度通常控制在850-870℃，回火温度根据硬度需求调整为540-650℃，保温时间需根据管材壁厚合理设定，确保热处理均匀;管材规格方面，大口径厚壁无缝管需适当延长保温时间，避免内外硬度不均，影响整体力学性能。

　　四、应用场景适配建议

　　结合调质后硬度及力学指标，42CrMo无缝管的应用场景可精准划分：硬度28-32HRC、力学指标达标者，适用于液压系统缸筒、汽车半轴、机床主轴等常规重载零部件;硬度35-40HRC、冲击韧性优异者，可用于矿山设备、风电配件、钻探设备等极端工况领域。采购时需明确工况需求，选择对应调质状态的管材，同时要求厂家提供材质化验单及硬度检测报告，确保产品符合使用标准。

　　综上，42CrMo无缝管调质后的硬度与力学指标是其核心性能体现，合理把控调质工艺、精准匹配工况需求，才能充分发挥其高强度、高韧性的优势。本文提供的指标参考符合行业标准，可作为选材、采购及加工的重要依据，助力用户实现高效、安全的应用。
